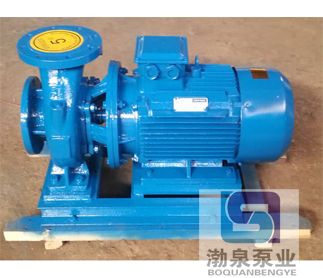

臥式管道離心泵ISW50-125是渤泉泵業制造有限公司的主導產品，系列型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，臥式管道離心泵系根據IS型、IR型離心泵之性能參數，參照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造，采用國內優秀水力模型優化設計而成，是理想的新一代高效節能臥式管道離心泵產品。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。該系列產品具有運行平穩無振動；不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。 二、ISW50-125臥式單級管道離心泵用 途
1、ISW型臥式管道離心泵，供輸送清水及物理化學性質類擬清水的其它液體之用。適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃。
2、ISWR型臥式熱水循環泵適用于能源、冶金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度不超過120℃。
3、ISWH型臥式化工離心泵適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+105℃。
4、ISWY型臥式防爆油泵適用于石油、輕紡、化工、機械等行業輸送易燃、易爆液體，被輸送介質溫度不超過120℃。
5、ISWHY型臥式不銹鋼防爆型化工離心泵，適用于輸送易燃、易爆性化工液體。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型臥式低轉速離心泵，適應環境噪聲要求較高的場合，尤其適用空調系統冷凍水、冷卻水循環及末端增壓。 三、ISW50-125臥式單級管道離心泵工作條件:
1、臥式管道離心泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部采用鑄鋼。
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時，應在訂貨時另行提出，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
3、周圍環境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。 四、ISW50-125臥式單級管道離心泵產品特點:
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無匯漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。
| 1型號 | 流量Q | 揚程 | 效率（%） | 轉速（r/min） | 電機功率（kW） | 必需汽蝕余量（NPSH）r | 重量 | | （m3/h） | （L/S） | | 15-80 | 1.5 | 0.42 | 8 | 34 | 2800 | 0.18 | 2.3 | 17 | | 20-110 | 2.5 | 0.69 | 15 | 34 | 2800 | 0.37 | 2.3 | 25 | | 20-160 | 2.5 | 0.69 | 32 | 25 | 2900 | 0.75 | 2.3 | 29 | | 25-110 | 4 | 1.11 | 15 | 42 | 2900 | 0.55 | 2.3 | 26 | | 25-1254 | 4 | 1.11 | 20 | 36 | 2900 | 0.75 | 2.3 | 28 | | 25-125A | 3.6 | 1.0 | 16 | 35 | 2900 | 0.55 | 2.3 | 27 | | 25-160 | 4 | 1.11 | 32 | 32 | 2900 | 1.5 | 2.3 | 39 | | 25-160A | 3.7 | 1.03 | 28 | 31 | 2900 | 1.1 | 2.3 | 34 | | 32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2.0 | 27 | | 32-100（I） | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.75 | 2.0 | 32 | | 32-125 | 5 | 1.39 | 20 | 44 | 2900 | 0.75 | 2.3 | 28 | | 32-125A | 4.5 | 1.25 | 16 | 43 | 2900 | 0.55 | 2.3 | 28 | | 32-160 | 6.5 | 5 | 32 | 44 | 2900 | 1.5 | 2.3 | 39 | | 32-160A | 4 | 1.1 | 25 | 34 | 2900 | 1.1 | 2.0 | 38 | | 32-160（I） | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.0 | 47 | | 32-200 | 4.5 | 12.5 | 50 | 32 | 2900 | 3 | 2.0 | 55 | | 32-200（I） | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.0 | 43 | | 32-200A | 4 | 1.11 | 44 | 40 | 2900 | 2.2 | 2.0 | 74 | | 40-100 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 | 32 | | 40-100A | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 | 32 | | 40-125 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 | 34 | | 40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 | 33 | | 40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 | 47 | | 40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 | 43 | | 40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 | 38 | | 40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4 | 2.3 | 74 | | 40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3 | 2.3 | 62 | | 40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 | 52 | | 40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 | 105 | | 40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 | 98 | | 40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4 | 2.3 | 77 | | 40-100（I） | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 | 34 | | 40-100（I）A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 | 32 | | 40-125（I） | 12.5 | 347 | 20 | 58 | 2900 | 1.5 | 2.3 | 38 | | 40-125（I）A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 | 33 |
|
