CQF系列塑料磁力驅動泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 10-65/8-50（mm）
流量范圍： 0.9-25( （m3/h）
揚程范圍： 3-32 （m）
材質：工程塑料
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
產品介紹
一、概 述
CQF塑料磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的磁力泵，當原動機帶動外磁鋼轉動時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的產品，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，CQF系列磁力泵成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型。
二、用 途
CQF系列塑料磁力驅動泵的過流部件采用工程塑料增強聚丙?。≒P）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的選擇。適用溫度：-20℃～100℃。
三、防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
四、操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。
五、結構與材料
| |
| | 1 | 泵 體 | 增強聚丙稀 | | 2 | 靜 環 | 碳化硅或氧化鋁陶瓷 | | 3 | 動 環 | 填充F4 | | 4 | 葉 輪 | 增強聚丙稀 | | 5 | 密封圈 | 氟橡膠 | | 6 | 隔 板 | 增強聚丙稀 | | 7 | 隔離套 | 增強聚丙稀 | | 8 | 外 磁 | HT200+永磁體 | | 9 | 轉 子 | 增強聚丙稀+永磁體 | | 10 | 主 軸 | 碳化硅或氧化鋁陶瓷 | | 11 | 軸 承 | 填充F4 | | 12 | 支 架 | HT200 | |
六、產品意義:
七、性能曲線：

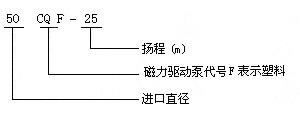

八、型號參數:
型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 |
進口 | 出口 |
10CQF-3 | 10 | 8 | 1.14 | 3 | 0.01 | 220 | 工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
16CQF-8 | 15 | 15 | 1.5 | 8 | 0.12 | 220/380 |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 |
25CQF-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
32CQF-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
32CQF-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
50CQF-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
50CQF-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
65CQF-25 | 65 | 50 | 25 | 25 | 4 | 380 |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 |
| 注:表中20CQF-12---65CQF-32都可配防爆電機 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
