一、產(chǎn)品概述
GBW型濃硫酸離心泵是根據(jù)IS型單級單吸離心泵之性能參數(shù)，采用濃硫酸專用鑄鐵、碳鋼二種材料和水力模型進(jìn)行優(yōu)化設(shè)計(jì)而成。是理想的新一代化工泵。

二、產(chǎn)品特點(diǎn)
濃硫酸離心泵軸封采用外裝式優(yōu)質(zhì)機(jī)械密封，動、靜環(huán)采用硬質(zhì)合金或陶瓷制成，耐磨損、無泄漏、使用壽命長。

三、安裝使用及注意事項(xiàng)和維護(hù)
1、濃硫酸道泵離心泵安裝前應(yīng)仔細(xì)檢查泵體流道內(nèi)有無硬質(zhì)物，以免運(yùn)行時損壞葉輪和泵體。
2、濃硫酸泵的進(jìn)、小口1管路上要安裝調(diào)節(jié)閥，以控制泵在額定工況內(nèi)運(yùn)行。
3、打開進(jìn)口閥門，使液體充滿整個濃硫酸泵腔。
4、接通電源，當(dāng)濃硫酸泵達(dá)到正常轉(zhuǎn)速后，再逐漸打開吐出管道上的閥門，并調(diào)節(jié)到所需的工況。
5、檢查電機(jī)、軸承處溫升≤70℃發(fā)現(xiàn)異常及時處理。
6、嚴(yán)禁機(jī)械密封在干磨情況下工作作。

選材依據(jù)

專用鋼鐵大量應(yīng)用于80～100%的硫酸，溫度可達(dá)60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中，表面能產(chǎn)生保護(hù)性的硫酸鐵膜層。鑄鐵不適用于超過100%的發(fā)煙硫酸，可能是由于三氧化硫與鐵中所含的硅反應(yīng)，使鑄鐵變脆。碳鋼不適用于100～102％的發(fā)煙硫酸，超過102%的酸則又適用，溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大，當(dāng)酸濃度為47%左右時，腐蝕率達(dá)到最高值。當(dāng)酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，最好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。

硫酸濃度：80%～98%    專用鑄鐵使用溫度：25℃～50℃

硫酸濃度：80%～98%    專用碳鋼使用溫度：25℃～60℃

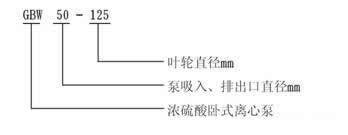

四、型號說明
